為什麼選擇貼片型壓敏電阻？

車用拋負載保護元件除了需要具備快速箝位能力外，更必須能承受長脈衝、高能量的瞬態過電壓。貼片型壓敏電阻具備非線性電壓－電流特性，可在正常工作電壓下維持高阻抗，當拋負載或其他瞬態過電壓發生時快速導通，有效吸收瞬態能量能量並限制過電壓，因此廣泛應用於車用電源線前端保護。

12 V 車用電源線拋負載保護用貼片型壓敏電阻

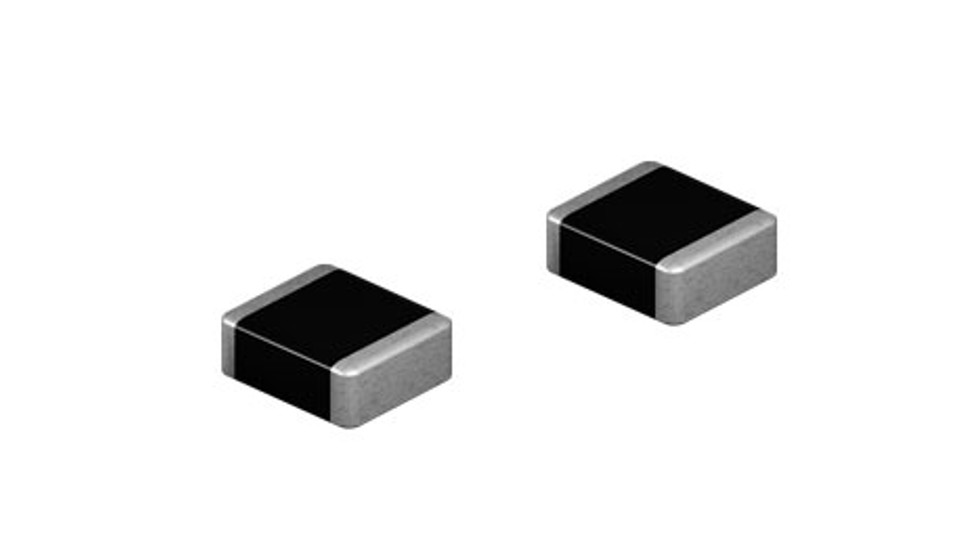

興勤的貼片型壓敏電阻 TVM6C160K453RV 採用 EIA 2220 封裝，專為 12 V 車用電源線保護設計，可有效降低拋負載（Load Dump）、跨接啟動（Jump Start）及其他瞬態過電壓事件對電子控制單元(ECU)、電池管理系統(BMS)、車用電源模組及低壓控制系統的影響，提升整體系統可靠性。

防護性能

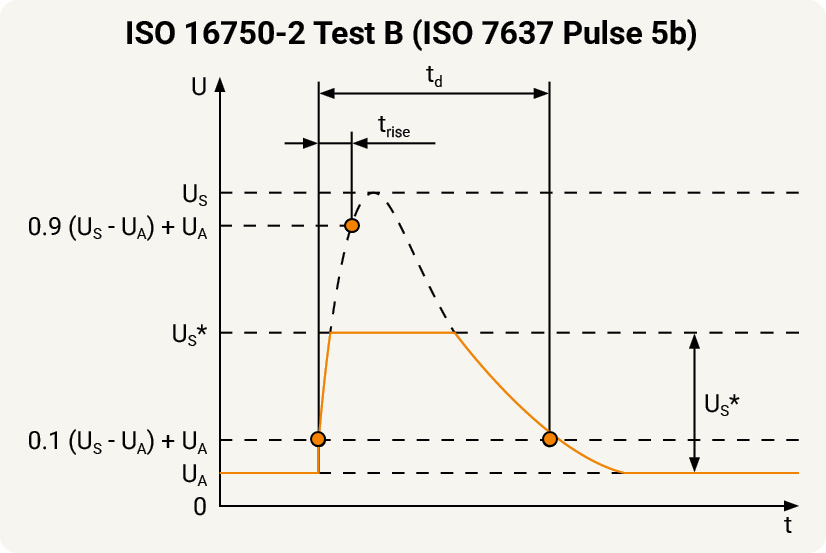

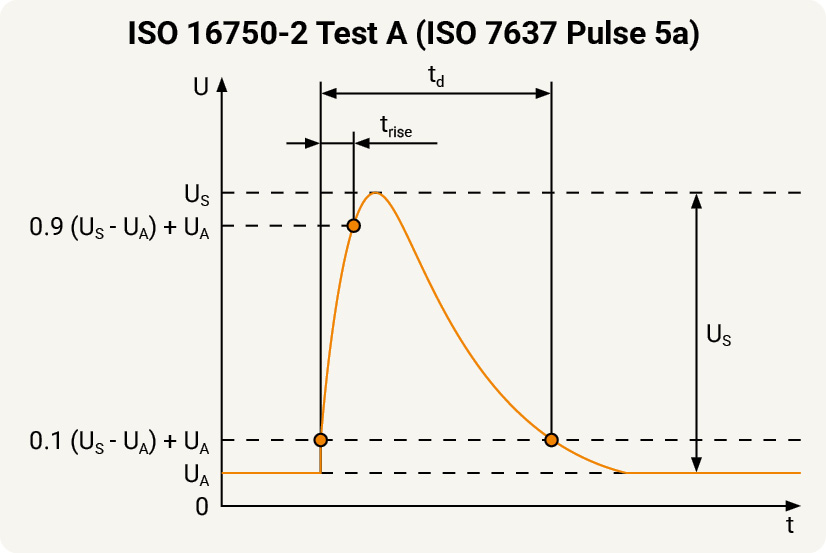

TVM6C160K453RV具備 50 J 拋負載能量承受能力，可承受 10 次 ISO 16750-2 拋負載測試脈衝，適用於車用電源環境中長脈衝、高能量的過電壓防護。相較於其他類型的保護元件，TVM6C160K453RV可在有限的 PCB 空間內提供更高的能量吸收能力，協助設計人員兼顧系統小型化設計與過電壓保護性能。

此外，TVM6C160K453RV 在跨接啟動(Jump Start)測試條件下可承受 24.5V 電壓長達 5 分鐘。這使其在額定最大連續工作電壓 16VDC 之外，還具備額外的耐壓能力，能夠應對外部輔助啟動、電瓶或其他異常供電情況下造成的短時高電壓。此產品同時具備 5000 A 突波電流承受能力，以及 40 V @ 10 A 的最大箝位電壓，可快速限制瞬態過電壓。

上述保護能力可有效提升車用電源系統對瞬態過電壓的防護，降低後級 IC、DC/DC轉換器、MCU 及感測器模組受損的風險。

產品特點

• 符合 AEC-Q200 車規可靠性要求
• 2220 封裝適用於自動化 SMT 製程並節省 PCB 空間
• 50 J 拋負載能量承受能力，適用於車用高能量拋負載保護
• 可承受 24.5 V / 5 min 跨接啟動（Jump Start）測試條件
• 5000 A 突波電流承受能力，有效降低高能量突波對後級敏感元件的衝擊
• 雙向保護特性，可同時抑制正向與反向瞬態過電壓，簡化電路設計
• 工作溫度範圍 −55 °C 至 +125 °C，滿足嚴苛車用環境需求
• 符合 RoHS 與 HF（Halogen-Free）要求

產品規格
